Brusselator Work-Precision Diagrams
using OrdinaryDiffEq, DiffEqDevTools, Sundials, ParameterizedFunctions, Plots,
ODEInterfaceDiffEq, LSODA, SparseArrays, LinearSolve,
LinearAlgebra, IncompleteLU, AlgebraicMultigrid, Symbolics, ModelingToolkit,
RecursiveFactorization
using OrdinaryDiffEqBDF, OrdinaryDiffEqSDIRK, OrdinaryDiffEqStabilizedRK
gr()
const N = 8
xyd_brusselator = range(0, stop = 1, length = N)
brusselator_f(x, y, t) = (((x-0.3)^2 + (y-0.6)^2) <= 0.1^2) * (t >= 1.1) * 5.0
limit(a, N) = a == N+1 ? 1 : a == 0 ? N : a
function brusselator_2d_loop(du, u, p, t)
A, B, alpha, dx = p
alpha = alpha/dx^2
@inbounds for I in CartesianIndices((N, N))
i, j = Tuple(I)
x, y = xyd_brusselator[I[1]], xyd_brusselator[I[2]]
ip1, im1, jp1, jm1 = limit(i+1, N), limit(i-1, N), limit(j+1, N), limit(j-1, N)
du[i, j, 1] = alpha*(u[im1, j, 1] + u[ip1, j, 1] + u[i, jp1, 1] + u[i, jm1, 1] -
4u[i, j, 1]) +
B + u[i, j, 1]^2*u[i, j, 2] - (A + 1)*u[i, j, 1] +
brusselator_f(x, y, t)
du[i, j, 2] = alpha*(u[im1, j, 2] + u[ip1, j, 2] + u[i, jp1, 2] + u[i, jm1, 2] -
4u[i, j, 2]) +
A*u[i, j, 1] - u[i, j, 1]^2*u[i, j, 2]
end
end
p = (3.4, 1.0, 10.0, step(xyd_brusselator))
input = rand(N, N, 2)
output = similar(input)
sparsity_pattern = Symbolics.jacobian_sparsity(brusselator_2d_loop, output, input, p, 0.0)
jac_sparsity = Float64.(sparse(sparsity_pattern))
f = ODEFunction{true, SciMLBase.FullSpecialize}(brusselator_2d_loop; jac_prototype = jac_sparsity)
function init_brusselator_2d(xyd)
N = length(xyd)
u = zeros(N, N, 2)
for I in CartesianIndices((N, N))
x = xyd[I[1]]
y = xyd[I[2]]
u[I, 1] = 22*(y*(1-y))^(3/2)
u[I, 2] = 27*(x*(1-x))^(3/2)
end
u
end
u0 = init_brusselator_2d(xyd_brusselator)
prob = ODEProblem(f, u0, (0.0, 11.5), p);prob_mtk = ODEProblem(
complete(modelingtoolkitize(prob)), [], (0.0, 11.5), jac = true, sparse = true);Also comparing with MethodOfLines.jl:
using MethodOfLines, DomainSets
@parameters x y t
@variables u(..) v(..)
Dt = Differential(t)
Dx = Differential(x)
Dy = Differential(y)
Dxx = Differential(x)^2
Dyy = Differential(y)^2
∇²(u) = Dxx(u) + Dyy(u)
brusselator_f(x, y, t) = (((x-0.3)^2 + (y-0.6)^2) <= 0.1^2) * (t >= 1.1) * 5.0
x_min = y_min = t_min = 0.0
x_max = y_max = 1.0
t_max = 11.5
α = 10.0
u0_mol(x, y, t) = 22(y*(1-y))^(3/2)
v0_mol(x, y, t) = 27(x*(1-x))^(3/2)
eq = [
Dt(u(x, y, t)) ~
1.0 + v(x, y, t)*u(x, y, t)^2 - 4.4*u(x, y, t) + α*∇²(u(x, y, t)) +
brusselator_f(x, y, t),
Dt(v(x, y, t)) ~ 3.4*u(x, y, t) - v(x, y, t)*u(x, y, t)^2 + α*∇²(v(x, y, t))]
domains = [x ∈ Interval(x_min, x_max),
y ∈ Interval(y_min, y_max),
t ∈ Interval(t_min, t_max)]
bcs = [u(x, y, 0) ~ u0_mol(x, y, 0),
u(0, y, t) ~ u(1, y, t),
u(x, 0, t) ~ u(x, 1, t), v(x, y, 0) ~ v0_mol(x, y, 0),
v(0, y, t) ~ v(1, y, t),
v(x, 0, t) ~ v(x, 1, t)]
@named pdesys = PDESystem(eq, bcs, domains, [x, y, t], [u(x, y, t), v(x, y, t)])
# Method of lines discretization
dx = 1/N
dy = 1/N
order = 2
discretization = MOLFiniteDifference(
[x=>dx, y=>dy], t; approx_order = order, jac = true, sparse = true, wrap = Val(false))
# Convert the PDE system into an ODE problem
prob_mol = discretize(pdesys, discretization)ODEProblem with uType Vector{Float64} and tType Float64. In-place: true
Initialization status: FULLY_DETERMINED
Non-trivial mass matrix: false
timespan: (0.0, 11.5)
u0: 128-element Vector{Float64}:
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.9766542925609525
0.9766542925609525
⋮
0.7957923865311465
0.0
0.7957923865311465
1.7861773953054048
2.4962587973602495
2.7500000000000004
2.496258797360249
1.7861773953054048
0.7957923865311465using Base.Experimental: Const, @aliasscope
macro vp(expr)
nodes = (Symbol("llvm.loop.vectorize.predicate.enable"), 1)
if expr.head != :for
error("Syntax error: loopinfo needs a for loop")
end
push!(expr.args[2].args, Expr(:loopinfo, nodes))
return esc(expr)
end
struct Brusselator2DLoop <: Function
N::Int
s::Float64
end
function (b::Brusselator2DLoop)(du, unc, p, t)
N = b.N
s = b.s
A, B, alpha, dx = p
alpha = alpha/abs2(dx)
u = Base.Experimental.Const(unc)
Base.Experimental.@aliasscope begin
@inbounds @fastmath begin
b = ((abs2(-0.3) + abs2(-0.6)) <= abs2(0.1)) * (t >= 1.1) * 5.0
du1 = alpha*(u[N, 1, 1] + u[2, 1, 1] + u[1, 2, 1] + u[1, N, 1] - 4u[1, 1, 1]) +
B + abs2(u[1, 1, 1])*u[1, 1, 2] - (A + 1)*u[1, 1, 1] + b
du2 = alpha*(u[N, 1, 2] + u[2, 1, 2] + u[1, 2, 2] + u[1, N, 2] - 4u[1, 1, 2]) +
A*u[1, 1, 1] - abs2(u[1, 1, 1])*u[1, 1, 2]
du[1, 1, 1] = du1
du[1, 1, 2] = du2
@vp for i in 2:(N - 1)
x = (i-1)*s
ip1 = i+1
im1 = i-1
b = ((abs2(x-0.3) + abs2(-0.6)) <= abs2(0.1)) * (t >= 1.1) * 5.0
du1 = alpha*(u[im1, 1, 1] + u[ip1, 1, 1] + u[i, 2, 1] + u[i, N, 1] -
4u[i, 1, 1]) +
B + abs2(u[i, 1, 1])*u[i, 1, 2] - (A + 1)*u[i, 1, 1] + b
du2 = alpha*(u[im1, 1, 2] + u[ip1, 1, 2] + u[i, 2, 2] + u[i, N, 2] -
4u[i, 1, 2]) +
A*u[i, 1, 1] - abs2(u[i, 1, 1])*u[i, 1, 2]
du[i, 1, 1] = du1
du[i, 1, 2] = du2
end
b = ((abs2(0.7) + abs2(-0.6)) <= abs2(0.1)) * (t >= 1.1) * 5.0
du1 = alpha*(u[N - 1, 1, 1] + u[1, 1, 1] + u[N, 2, 1] + u[N, N, 1] -
4u[N, 1, 1]) +
B + abs2(u[N, 1, 1])*u[N, 1, 2] - (A + 1)*u[N, 1, 1] + b
du2 = alpha*(u[N - 1, 1, 2] + u[1, 1, 2] + u[N, 2, 2] + u[N, N, 2] -
4u[N, 1, 2]) +
A*u[N, 1, 1] - abs2(u[N, 1, 1])*u[N, 1, 2]
du[N, 1, 1] = du1
du[N, 1, 2] = du2
for j in 2:(N - 1)
y = (j-1)*s
jp1 = j+1
jm1 = j-1
b0 = ((abs2(-0.3) + abs2(y-0.6)) <= abs2(0.1)) * (t >= 1.1) * 5.0
du[1, j, 1] = alpha*(u[N, j, 1] + u[2, j, 1] + u[1, jp1, 1] + u[1, jm1, 1] -
4u[1, j, 1]) +
B + abs2(u[1, j, 1])*u[1, j, 2] - (A + 1)*u[1, j, 1] + b0
du[1, j, 2] = alpha*(u[N, j, 2] + u[2, j, 2] + u[1, jp1, 2] + u[1, jm1, 2] -
4u[1, j, 2]) +
A*u[1, j, 1] - abs2(u[1, j, 1])*u[1, j, 2]
@vp for i in 2:(N - 1)
x = (i-1)*s
b = ((abs2(x-0.3) + abs2(y-0.6)) <= abs2(0.1)) * (t >= 1.1) * 5.0
du1 = alpha*(u[i - 1, j, 1] + u[i + 1, j, 1] + u[i, jp1, 1] +
u[i, jm1, 1] - 4u[i, j, 1]) +
B + abs2(u[i, j, 1])*u[i, j, 2] - (A + 1)*u[i, j, 1] + b
du2 = alpha*(u[i - 1, j, 2] + u[i + 1, j, 2] + u[i, jp1, 2] +
u[i, jm1, 2] - 4u[i, j, 2]) +
A*u[i, j, 1] - abs2(u[i, j, 1])*u[i, j, 2]
du[i, j, 1] = du1
du[i, j, 2] = du2
end
bN = ((abs2(0.7) + abs2(y-0.6)) <= abs2(0.1)) * (t >= 1.1) * 5.0
du[N, j, 1] = alpha*(u[N - 1, j, 1] + u[1, j, 1] + u[N, jp1, 1] +
u[N, jm1, 1] - 4u[N, j, 1]) +
B + abs2(u[N, j, 1])*u[N, j, 2] - (A + 1)*u[N, j, 1] + bN
du[N, j, 2] = alpha*(u[N - 1, j, 2] + u[1, j, 2] + u[N, jp1, 2] +
u[N, jm1, 2] - 4u[N, j, 2]) +
A*u[N, j, 1] - abs2(u[N, j, 1])*u[N, j, 2]
end
b = ((abs2(-0.3) + abs2(0.4)) <= abs2(0.1)) * (t >= 1.1) * 5.0
du1 = alpha*(u[N, N, 1] + u[2, N, 1] + u[1, 1, 1] + u[1, N - 1, 1] -
4u[1, N, 1]) +
B + abs2(u[1, N, 1])*u[1, N, 2] - (A + 1)*u[1, N, 1] + b
du2 = alpha*(u[N, N, 2] + u[2, N, 2] + u[1, 1, 2] + u[1, N - 1, 2] -
4u[1, N, 2]) +
A*u[1, N, 1] - abs2(u[1, N, 1])*u[1, N, 2]
du[1, N, 1] = du1
du[1, N, 2] = du2
@vp for i in 2:(N - 1)
x = (i-1)*s
ip1 = i+1
im1 = i-1
b = ((abs2(x-0.3) + abs2(0.4)) <= abs2(0.1)) * (t >= 1.1) * 5.0
du1 = alpha*(u[im1, N, 1] + u[ip1, N, 1] + u[i, 1, 1] + u[i, N - 1, 1] -
4u[i, N, 1]) +
B + abs2(u[i, N, 1])*u[i, N, 2] - (A + 1)*u[i, N, 1] + b
du2 = alpha*(u[im1, N, 2] + u[ip1, N, 2] + u[i, 1, 2] + u[i, N - 1, 2] -
4u[i, N, 2]) +
A*u[i, N, 1] - abs2(u[i, N, 1])*u[i, N, 2]
du[i, N, 1] = du1
du[i, N, 2] = du2
end
b = ((abs2(0.7) + abs2(0.4)) <= abs2(0.1)) * (t >= 1.1) * 5.0
du1 = alpha*(u[N - 1, N, 1] + u[1, N, 1] + u[N, 1, 1] + u[N, N - 1, 1] -
4u[N, N, 1]) +
B + abs2(u[N, N, 1])*u[N, N, 2] - (A + 1)*u[N, N, 1] + b
du2 = alpha*(u[N - 1, N, 2] + u[1, N, 2] + u[N, 1, 2] + u[N, N - 1, 2] -
4u[N, N, 2]) +
A*u[N, N, 1] - abs2(u[N, N, 1])*u[N, N, 2]
du[N, N, 1] = du1
du[N, N, 2] = du2
end
end
end
function fast_bruss(N)
xyd_brusselator = range(0, stop = 1, length = N)
brusselator_2d_loop = Brusselator2DLoop(N, Float64(step(xyd_brusselator)))
p = (3.4, 1.0, 10.0, step(xyd_brusselator))
input = rand(N, N, 2)
output = similar(input)
sparsity_pattern = Symbolics.jacobian_sparsity(
brusselator_2d_loop, output, input, p, 0.0)
jac_sparsity = Float64.(sparse(sparsity_pattern))
f = ODEFunction(brusselator_2d_loop; jac_prototype = jac_sparsity)
u0 = zeros(N, N, 2)
@inbounds for I in CartesianIndices((N, N))
x = xyd_brusselator[I[1]]
y = xyd_brusselator[I[2]]
u0[I, 1] = 22*(y*(1-y))^(3/2)
u0[I, 2] = 27*(x*(1-x))^(3/2)
end
return ODEProblem(f, u0, (0.0, 11.5), p)
end
fastprob = fast_bruss(N)ODEProblem with uType Array{Float64, 3} and tType Float64. In-place: true
Non-trivial mass matrix: false
timespan: (0.0, 11.5)
u0: 8×8×2 Array{Float64, 3}:
[:, :, 1] =
0.0 0.942661 2.02828 2.66625 2.66625 2.02828 0.942661 0.0
0.0 0.942661 2.02828 2.66625 2.66625 2.02828 0.942661 0.0
0.0 0.942661 2.02828 2.66625 2.66625 2.02828 0.942661 0.0
0.0 0.942661 2.02828 2.66625 2.66625 2.02828 0.942661 0.0
0.0 0.942661 2.02828 2.66625 2.66625 2.02828 0.942661 0.0
0.0 0.942661 2.02828 2.66625 2.66625 2.02828 0.942661 0.0
0.0 0.942661 2.02828 2.66625 2.66625 2.02828 0.942661 0.0
0.0 0.942661 2.02828 2.66625 2.66625 2.02828 0.942661 0.0
[:, :, 2] =
0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
1.1569 1.1569 1.1569 1.1569 1.1569 1.1569 1.1569 1.1569
2.48926 2.48926 2.48926 2.48926 2.48926 2.48926 2.48926 2.48926
3.27221 3.27221 3.27221 3.27221 3.27221 3.27221 3.27221 3.27221
3.27221 3.27221 3.27221 3.27221 3.27221 3.27221 3.27221 3.27221
2.48926 2.48926 2.48926 2.48926 2.48926 2.48926 2.48926 2.48926
1.1569 1.1569 1.1569 1.1569 1.1569 1.1569 1.1569 1.1569
0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0sol = solve(prob, CVODE_BDF(), abstol = 1/10^14, reltol = 1/10^14)
sol2 = solve(prob_mtk, CVODE_BDF(linear_solver = :KLU), abstol = 1/10^14, reltol = 1/10^14)
sol3 = solve(prob_mol, CVODE_BDF(linear_solver = :KLU),
abstol = 1/10^14, reltol = 1/10^14, wrap = Val(false))retcode: Success
Interpolation: 3rd order Hermite
t: 7002-element Vector{Float64}:
0.0
1.4238870862469186e-15
1.4240294749555432e-11
1.5662900337424728e-10
2.9901771199893913e-10
5.160801982725041e-10
8.725711853859457e-10
1.4781897845521342e-9
2.5196750368994338e-9
4.319034930453286e-9
⋮
11.49579859011957
11.496388845275634
11.496979100431698
11.497569355587762
11.498159610743826
11.49874986589989
11.499340121055955
11.499930376212019
11.5
u: 7002-element Vector{Vector{Float64}}:
[0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.9766542925609525, 0.97665429256
09525 … 1.7861773953054048, 0.7957923865311465, 0.0, 0.7957923865311465,
1.7861773953054048, 2.4962587973602495, 2.7500000000000004, 2.4962587973602
49, 1.7861773953054048, 0.7957923865311465]
[1.7800261566757715e-12, 1.783878759584308e-12, 1.788673427427272e-12, 1.7
921110849383928e-12, 1.7933395009321227e-12, 1.7921110849383928e-12, 1.7886
73427427272e-12, 1.7838787595843085e-12, 0.9766542925611701, 0.976654292561
1731 … 1.7861773953051494, 0.7957923865313222, 1.451815570303514e-12, 0.7
957923865313211, 1.786177395305144, 2.496258797359828, 2.749999999999533, 2
.4962587973598276, 1.786177395305144, 0.7957923865313211]
[1.7802041309561312e-8, 1.7840571189693174e-8, 1.7888522661068798e-8, 1.79
22902672131794e-8, 1.7935188059760784e-8, 1.792290267213179e-8, 1.788852266
1068798e-8, 1.7840571189693174e-8, 0.9766542947374913, 0.9766542947672135
… 1.7861773927526943, 0.7957923882887697, 1.4519607284922573e-8, 0.7957923
882778083, 1.7861773926974722, 2.4962587931457567, 2.749999995322024, 2.496
2587931457563, 1.7861773926974722, 0.7957923882778083]
[1.958046352534055e-7, 1.9622842530506597e-7, 1.967558434287292e-7, 1.9713
398906013183e-7, 1.9726911599160383e-7, 1.9713398906013178e-7, 1.9675584342
87292e-7, 1.9622842530506597e-7, 0.9766543165007099, 0.9766543168276247 …
1.7861773672281442, 0.7957924058632492, 1.5970114639958973e-7, 0.795792405
7426853, 1.786177366620756, 2.496258751005046, 2.7499999485469364, 2.496258
7510050454, 1.786177366620756, 0.7957924057426853]
[3.738072040103176e-7, 3.746162540951588e-7, 3.7562313871805606e-7, 3.7634
50498181779e-7, 3.766030182291104e-7, 3.763450498181779e-7, 3.7562313871805
606e-7, 3.746162540951588e-7, 0.976654338263937, 0.9766543388880443 … 1.7
861773417035964, 0.7957924234377355, 3.048826647424529e-7, 0.79579242320756
9, 1.7861773405440422, 2.4962587088643358, 2.7499999017718495, 2.4962587088
643353, 1.7861773405440422, 0.795792423207569]
[6.451606906414403e-7, 6.465570447320014e-7, 6.482948450662622e-7, 6.49540
8043323806e-7, 6.499860365916326e-7, 6.495408043323805e-7, 6.48294845066262
2e-7, 6.465570447320014e-7, 0.9766543714406037, 0.9766543725177618 … 1.78
61773027930594, 0.7957924502289312, 5.262025669525113e-7, 0.795792449831682
7, 1.7861773007917632, 2.496258644623518, 2.7499998304662205, 2.49625864462
35178, 1.7861773007917632, 0.7957924498316827]
[1.090815963229235e-6, 1.0931768709792346e-6, 1.0961150845246785e-6, 1.098
2217096095954e-6, 1.0989744929179035e-6, 1.0982217096095954e-6, 1.096115084
5246783e-6, 1.0931768709792346e-6, 0.9766544259281075, 0.9766544277493293
… 1.7861772388886357, 0.7957924942292941, 8.896855729121304e-7, 0.79579249
35576396, 1.786177235504911, 2.4962585391180867, 2.749999713357947, 2.49625
85391180863, 1.786177235504911, 0.7957924935576396]
[1.8479093731316507e-6, 1.8519088940905655e-6, 1.8568864065618448e-6, 1.86
04551565652886e-6, 1.8617304166596546e-6, 1.8604551565652886e-6, 1.85688640
65618446e-6, 1.8519088940905655e-6, 0.9766545184934052, 0.9766545215786652
… 1.786177130325737, 0.7957925689786662, 1.5071821082482525e-6, 0.7957925
678408413, 1.7861771245934983, 2.49625835988201, 2.7499995144105776, 2.4962
583598820096, 1.7861771245934983, 0.7957925678408413]
[3.1498853967327746e-6, 3.15670284222154e-6, 3.165187339700628e-6, 3.17127
05058307632e-6, 3.1734442687346614e-6, 3.171270505830763e-6, 3.165187339700
628e-6, 3.15670284222154e-6, 0.9766546776788009, 0.9766546829378272 … 1.7
861769436296961, 0.7957926975258506, 2.569092917276378e-6, 0.79579269558634
89, 1.7861769338587088, 2.496258051648902, 2.749999172279856, 2.49625805164
89017, 1.7861769338587088, 0.7957926955863489]
[5.399288078696898e-6, 5.410973994421507e-6, 5.425517440459436e-6, 5.43594
4707606846e-6, 5.439670792455444e-6, 5.435944707606846e-6, 5.42551744045943
7e-6, 5.410973994421508e-6, 0.9766549527024421, 0.9766549617170375 … 1.78
6176621077799, 0.7957929196160407, 4.403738821859474e-6, 0.79579291629149,
1.7861766043291278, 2.496257519118893, 2.749998581185377, 2.496257519118892
7, 1.7861766043291278, 0.79579291629149]
⋮
[1.1845384286495066, 1.184531312028974, 1.184523322877592, 1.1845194097443
508, 1.1845233228775922, 1.184531312028974, 1.1845384286495066, 1.184541203
4538123, 1.1845426925342908, 1.1845369396107188 … 4.074196201478422, 4.07
400421421681, 4.074010949398839, 4.074437071934712, 4.075109721891029, 4.07
5777628355282, 4.075109721891029, 4.074437071934712, 4.074010949398839, 4.0
73868108031423]
[1.1811217633767772, 1.181114674992772, 1.1811067174530832, 1.181102819741
6031, 1.181106717453083, 1.1811146749927717, 1.181121763376777, 1.181124527
155613, 1.1811260102903105, 1.1811202802836342 … 4.0758898269127934, 4.07
5697856518278, 4.075704593908832, 4.076130679039789, 4.076803283764246, 4.0
7747116422542, 4.076803283764245, 4.076130679039789, 4.075704593908832, 4.0
75561766664892]
[1.1777322971863335, 1.1777252368783597, 1.177717310770969, 1.177713428393
9366, 1.177717310770969, 1.1777252368783595, 1.1777322971863333, 1.17773505
00024202, 1.177736527225257, 1.1777308200049161 … 4.077555262176247, 4.07
736330855325, 4.077370048139464, 4.077796096077548, 4.078468655825949, 4.07
9136510430542, 4.078468655825948, 4.077796096077547, 4.077370048139464, 4.0
77227234938839]
[1.1743699174645033, 1.1743628850718388, 1.1743549902170944, 1.17435112308
70674, 1.1743549902170947, 1.1743628850718386, 1.174369917464503, 1.1743726
593806496, 1.174374130725592, 1.1743684461608461 … 4.079192636484101, 4.0
79000699536901, 4.079007441305899, 4.07943345226346, 4.080105967291988, 4.0
80773796186723, 4.0801059672919875, 4.079433452263459, 4.0790074413059, 4.0
78864642068314]
[1.1710345104451725, 1.171027505806893, 1.1710196420249137, 1.171015790054
3359, 1.171019642024914, 1.171027505806893, 1.1710345104451723, 1.171037241
5242654, 1.1710387070253212, 1.1710330449852693 … 4.080802080127488, 4.08
0610159760243, 4.080616903699134, 4.081042877888796, 4.081715348453973, 4.0
82383151785774, 4.081715348453972, 4.081042877888796, 4.080616903699135, 4.
080474118344213]
[1.167725961243803, 1.167718984198807, 1.167711151309509, 1.16770731441072
35, 1.167711151309509, 1.167718984198807, 1.1677259612438027, 1.16772868154
8798, 1.1677301412400107, 1.1677245015936113 … 4.082383724438711, 4.08219
1820555469, 4.082198566651353, 4.082624504285982, 4.083296930644627, 4.0839
64708560596, 4.083296930644627, 4.082624504285983, 4.082198566651353, 4.082
055795098628]
[1.1644441538911965, 1.164437204278229, 1.1644294021013541, 1.164425580186
616, 1.1644294021013541, 1.164437204278229, 1.1644441538911965, 1.164446863
4851084, 1.1644483174005522, 1.164442700016643 … 4.083937701756876, 4.083
745814261588, 4.08375256250156, 4.08417846379423, 4.084850846203425, 4.0855
1859885082, 4.084850846203425, 4.08417846379423, 4.08375256250156, 4.083609
804670484]
[1.1611889713669974, 1.1611820490246738, 1.161174277379815, 1.161170470361
3044, 1.161174277379815, 1.1611820490246738, 1.1611889713669974, 1.16119167
03128908, 1.161193118486666, 1.1611875232339832 … 4.085464145393808, 4.08
5272274190347, 4.0852790245614905, 4.085704889725457, 4.086377228442505, 4.
08704495596872, 4.086377228442505, 4.085704889725456, 4.0852790245614905, 4
.085136280371453]
[1.1608067549919585, 1.1607998358557088, 1.1607920678003656, 1.16078826253
3152, 1.1607920678003656, 1.1607998358557088, 1.1608067549919585, 1.1608094
526860206, 1.1608109001847844, 1.1608053075339406 … 4.085642388498198, 4.
085450519210104, 4.08545726983178, 4.085883130748238, 4.0865554643285344, 4
.087223188901294, 4.0865554643285344, 4.085883130748237, 4.08545726983178,
4.085314527245458]test_sol = [sol, sol2, sol, sol3]

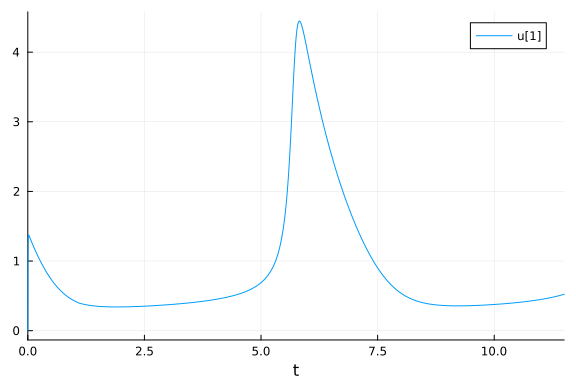

probs = [prob, prob_mtk, fastprob, prob_mol];plot(sol, idxs = 1)

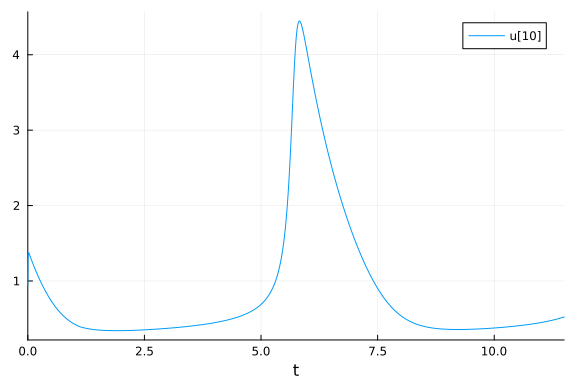

plot(sol, idxs = 10)
Setup Preconditioners
OrdinaryDiffEq
function incompletelu(A, p)
W = convert(AbstractMatrix, A)
W = W isa SparseMatrixCSC ? W : sparse(W)
Pl = ilu(W; τ = 50.0)
return Pl, I
end
function algebraicmultigrid(A, p)
W = convert(AbstractMatrix, A)
W = W isa SparseMatrixCSC ? W : sparse(W)
Pl = aspreconditioner(ruge_stuben(W))
return Pl, I
endalgebraicmultigrid (generic function with 1 method)Sundials
const jaccache = prob_mtk.f.jac(prob.u0, prob.p, 0.0)
const W = I - 1.0*jaccache
prectmp = ilu(W, τ = 50.0)
const preccache = Ref(prectmp)
function psetupilu(p, t, u, du, jok, jcurPtr, gamma)
if !jok
prob_mtk.f.jac(jaccache, u, p, t)
jcurPtr[] = true
# W = I - gamma*J
@. W = -gamma*jaccache
idxs = diagind(W)
@. @view(W[idxs]) = @view(W[idxs]) + 1
# Build preconditioner on W
preccache[] = ilu(W, τ = 5.0)
end
end
function precilu(z, r, p, t, y, fy, gamma, delta, lr)
ldiv!(z, preccache[], r)
end
prectmp2 = aspreconditioner(ruge_stuben(
W, presmoother = AlgebraicMultigrid.Jacobi(rand(size(W, 1))),
postsmoother = AlgebraicMultigrid.Jacobi(rand(size(W, 1)))))
const preccache2 = Ref(prectmp2)
function psetupamg(p, t, u, du, jok, jcurPtr, gamma)
if !jok
prob_mtk.f.jac(jaccache, u, p, t)
jcurPtr[] = true
# W = I - gamma*J
@. W = -gamma*jaccache
idxs = diagind(W)
@. @view(W[idxs]) = @view(W[idxs]) + 1
# Build preconditioner on W
preccache2[] = aspreconditioner(ruge_stuben(
W, presmoother = AlgebraicMultigrid.Jacobi(rand(size(W, 1))),
postsmoother = AlgebraicMultigrid.Jacobi(rand(size(W, 1)))))
end
end
function precamg(z, r, p, t, y, fy, gamma, delta, lr)
ldiv!(z, preccache2[], r)
endprecamg (generic function with 1 method)Compare Problem Implementations

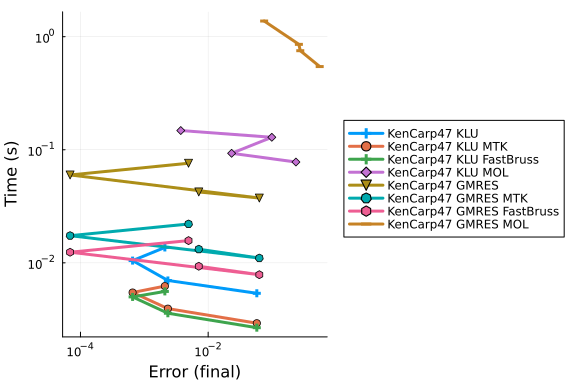

abstols = 1.0 ./ 10.0 .^ (5:8)
reltols = 1.0 ./ 10.0 .^ (1:4);
setups = [Dict(:alg => KenCarp47(linsolve = KLUFactorization())),
Dict(:alg => KenCarp47(linsolve = KLUFactorization()), :prob_choice => 2),
Dict(:alg => KenCarp47(linsolve = KLUFactorization()), :prob_choice => 3),
Dict(:alg => KenCarp47(linsolve = KLUFactorization()), :prob_choice => 4),
Dict(:alg => KenCarp47(linsolve = KrylovJL_GMRES())),
Dict(:alg => KenCarp47(linsolve = KrylovJL_GMRES()), :prob_choice => 2),
Dict(:alg => KenCarp47(linsolve = KrylovJL_GMRES()), :prob_choice => 3),
Dict(:alg => KenCarp47(linsolve = KrylovJL_GMRES()), :prob_choice => 4)]
names = [
"KenCarp47 KLU", "KenCarp47 KLU MTK", "KenCarp47 KLU FastBruss", "KenCarp47 KLU MOL",
"KenCarp47 GMRES", "KenCarp47 GMRES MTK", "KenCarp47 GMRES FastBruss", "KenCarp47 GMRES MOL"];
wp = WorkPrecisionSet(probs, abstols, reltols, setups; names = names,
save_everystep = false, appxsol = test_sol, maxiters = Int(1e5), numruns = 10, wrap = Val(false))
plot(wp)

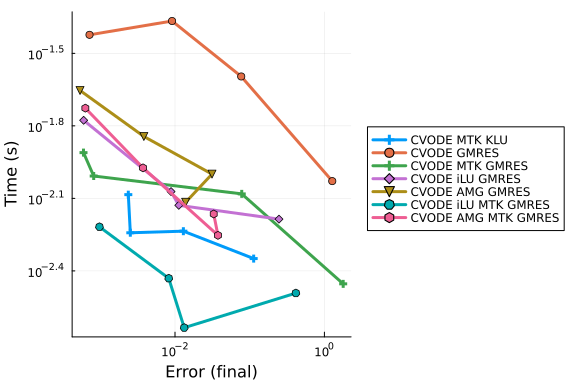

High Tolerances
This is the speed when you just want the answer.
abstols = 1.0 ./ 10.0 .^ (5:8)
reltols = 1.0 ./ 10.0 .^ (1:4);
setups = [
Dict(:alg=>CVODE_BDF(linear_solver = :KLU), :prob_choice => 2),
Dict(:alg=>CVODE_BDF(linear_solver = :GMRES)),
Dict(:alg=>CVODE_BDF(linear_solver = :GMRES), :prob_choice => 2),
Dict(:alg=>CVODE_BDF(linear_solver = :GMRES, prec = precilu, psetup = psetupilu, prec_side = 1)),
Dict(:alg=>CVODE_BDF(linear_solver = :GMRES, prec = precamg, psetup = psetupamg, prec_side = 1)),
Dict(
:alg=>CVODE_BDF(linear_solver = :GMRES, prec = precilu, psetup = psetupilu, prec_side = 1),
:prob_choice => 2),
Dict(
:alg=>CVODE_BDF(linear_solver = :GMRES, prec = precamg, psetup = psetupamg, prec_side = 1),
:prob_choice => 2)
]
names = ["CVODE MTK KLU", "CVODE GMRES", "CVODE MTK GMRES", "CVODE iLU GMRES",
"CVODE AMG GMRES", "CVODE iLU MTK GMRES", "CVODE AMG MTK GMRES"];
wp = WorkPrecisionSet(probs, abstols, reltols, setups; names = names,
save_everystep = false, appxsol = test_sol, maxiters = Int(1e5), numruns = 10)
plot(wp)

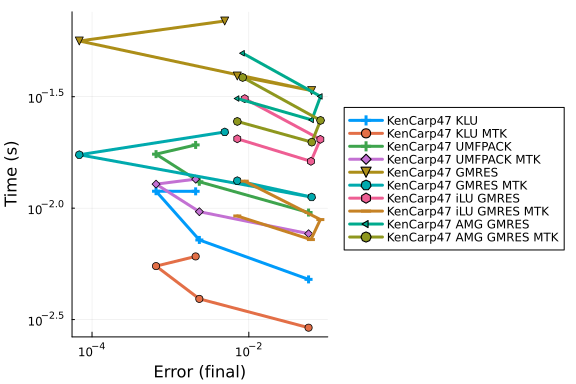

setups = [
Dict(:alg=>KenCarp47(linsolve = KLUFactorization())),
Dict(:alg=>KenCarp47(linsolve = KLUFactorization()), :prob_choice => 2),
Dict(:alg=>KenCarp47(linsolve = UMFPACKFactorization())),
Dict(:alg=>KenCarp47(linsolve = UMFPACKFactorization()), :prob_choice => 2),
Dict(:alg=>KenCarp47(linsolve = KrylovJL_GMRES())),
Dict(:alg=>KenCarp47(linsolve = KrylovJL_GMRES()), :prob_choice => 2),
Dict(:alg=>KenCarp47(linsolve = KrylovJL_GMRES(; precs = incompletelu), concrete_jac = true)),
Dict(
:alg=>KenCarp47(linsolve = KrylovJL_GMRES(; precs = incompletelu), concrete_jac = true),
:prob_choice => 2),
#Dict(:alg=>KenCarp47(linsolve = KrylovJL_GMRES(; precs = algebraicmultigrid), concrete_jac = true)),
#Dict(
# :alg=>KenCarp47(linsolve = KrylovJL_GMRES(; precs = algebraicmultigrid), concrete_jac = true),
# :prob_choice => 2)
]
names = ["KenCarp47 KLU", "KenCarp47 KLU MTK", "KenCarp47 UMFPACK",
"KenCarp47 UMFPACK MTK", "KenCarp47 GMRES",
"KenCarp47 GMRES MTK", "KenCarp47 iLU GMRES", "KenCarp47 iLU GMRES MTK"
#, "KenCarp47 AMG GMRES", "KenCarp47 AMG GMRES MTK"
];
wp = WorkPrecisionSet(probs, abstols, reltols, setups; names = names,
save_everystep = false, appxsol = test_sol, maxiters = Int(1e5), numruns = 10)
plot(wp)

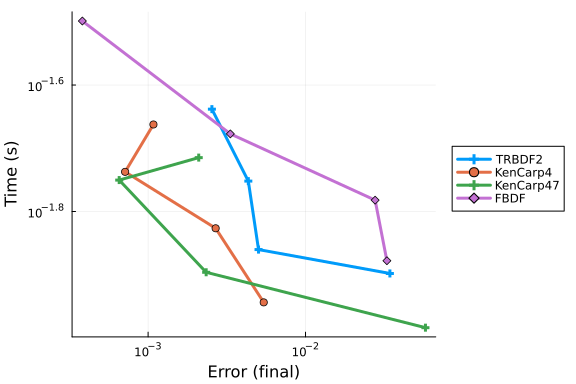

setups = [
Dict(:alg=>TRBDF2()),
Dict(:alg=>KenCarp4()),
Dict(:alg=>KenCarp47()),
# Dict(:alg=>QNDF()), # bad
Dict(:alg=>FBDF()),
Dict(:alg=>NordsieckBDF())
]
wp = WorkPrecisionSet(probs, abstols, reltols, setups;
save_everystep = false, appxsol = test_sol, maxiters = Int(1e5), numruns = 10)
plot(wp)
setups = [
Dict(:alg=>KenCarp47(linsolve = KLUFactorization()), :prob_choice => 2),
Dict(:alg=>KenCarp47(linsolve = KrylovJL_GMRES()), :prob_choice => 2),
Dict(:alg=>FBDF(linsolve = KLUFactorization()), :prob_choice => 2),
Dict(:alg=>NordsieckBDF(linsolve = KLUFactorization()), :prob_choice => 2),
Dict(:alg=>FBDF(linsolve = KrylovJL_GMRES()), :prob_choice => 2),
Dict(:alg=>NordsieckBDF(linsolve = KrylovJL_GMRES()), :prob_choice => 2),
Dict(:alg=>CVODE_BDF(linear_solver = :KLU), :prob_choice => 2),
Dict(
:alg=>CVODE_BDF(linear_solver = :GMRES, prec = precilu, psetup = psetupilu, prec_side = 1),
:prob_choice => 2),
Dict(:alg=>ROCK4(), :prob_choice => 2),
Dict(:alg=>TSRKC3(), :prob_choice => 2),
]
names = ["KenCarp47 KLU MTK", "KenCarp47 GMRES MTK",
"FBDF KLU MTK", "NordsieckBDF KLU MTK",
"FBDF GMRES MTK", "NordsieckBDF GMRES MTK",
"CVODE MTK KLU", "CVODE iLU MTK GMRES",
"ROCK4 MTK", "TSRKC3 MTK"
];
wp = WorkPrecisionSet(probs, abstols, reltols, setups; names = names,
save_everystep = false, appxsol = test_sol, maxiters = Int(1e5), numruns = 10)
plot(wp)
Although the stabilized methods do not use the Jacobian, they are substantially faster than the implicit methods on this test.
Low Tolerances
This is the speed at lower tolerances, measuring what's good when accuracy is needed.
abstols = 1.0 ./ 10.0 .^ (7:12)
reltols = 1.0 ./ 10.0 .^ (4:9)

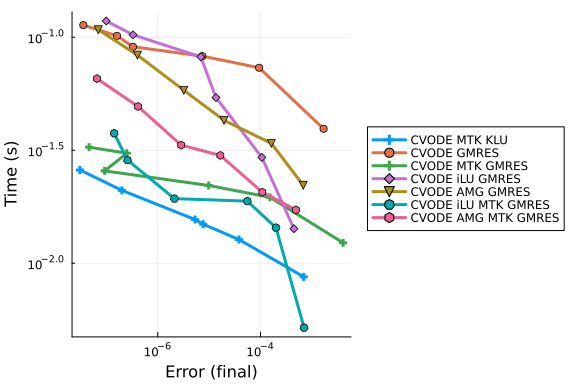

setups = [
Dict(:alg=>CVODE_BDF(linear_solver = :KLU), :prob_choice => 2),
Dict(:alg=>CVODE_BDF(linear_solver = :GMRES)),
Dict(:alg=>CVODE_BDF(linear_solver = :GMRES), :prob_choice => 2),
Dict(:alg=>CVODE_BDF(linear_solver = :GMRES, prec = precilu, psetup = psetupilu, prec_side = 1)),
Dict(:alg=>CVODE_BDF(linear_solver = :GMRES, prec = precamg, psetup = psetupamg, prec_side = 1)),
Dict(
:alg=>CVODE_BDF(linear_solver = :GMRES, prec = precilu, psetup = psetupilu, prec_side = 1),
:prob_choice => 2),
Dict(
:alg=>CVODE_BDF(linear_solver = :GMRES, prec = precamg, psetup = psetupamg, prec_side = 1),
:prob_choice => 2)
]
names = ["CVODE MTK KLU", "CVODE GMRES", "CVODE MTK GMRES", "CVODE iLU GMRES",
"CVODE AMG GMRES", "CVODE iLU MTK GMRES", "CVODE AMG MTK GMRES"];
wp = WorkPrecisionSet(probs, abstols, reltols, setups; names = names,
save_everystep = false, appxsol = test_sol, maxiters = Int(1e5), numruns = 10)
plot(wp)
setups = [
Dict(:alg=>KenCarp47(linsolve = KLUFactorization()), :prob_choice => 2),
Dict(:alg=>KenCarp47(linsolve = KrylovJL_GMRES()), :prob_choice => 2),
Dict(:alg=>FBDF(linsolve = KLUFactorization()), :prob_choice => 2),
Dict(:alg=>NordsieckBDF(linsolve = KLUFactorization()), :prob_choice => 2),
Dict(:alg=>FBDF(linsolve = KrylovJL_GMRES()), :prob_choice => 2),
Dict(:alg=>NordsieckBDF(linsolve = KrylovJL_GMRES()), :prob_choice => 2),
Dict(:alg=>Rodas5P(linsolve = KrylovJL_GMRES()), :prob_choice => 2),
Dict(:alg=>CVODE_BDF(linear_solver = :KLU), :prob_choice => 2),
Dict(
:alg=>CVODE_BDF(linear_solver = :GMRES, prec = precilu, psetup = psetupilu, prec_side = 1),
:prob_choice => 2),
Dict(:alg=>ROCK4(), :prob_choice => 2),
Dict(:alg=>TSRKC3(), :prob_choice => 2),
]
names = ["KenCarp47 KLU MTK", "KenCarp47 GMRES MTK",
"FBDF KLU MTK", "NordsieckBDF KLU MTK",
"FBDF GMRES MTK", "NordsieckBDF GMRES MTK",
"Rodas5P GMRES MTK",
"CVODE MTK KLU", "CVODE iLU MTK GMRES",
"ROCK4 MTK", "TSRKC3 MTK"
];
wp = WorkPrecisionSet(probs, abstols, reltols, setups; names = names,
save_everystep = false, appxsol = test_sol, maxiters = Int(1e5), numruns = 10)
plot(wp)
The stabilized methods outperformed the implicit methods again. Although ROCK4 is marginally faster at moderate tolerances, TSRKC3 is more robust and more reliably meets the prescribed tolerances, making it the better choice.
Appendix
These benchmarks are a part of the SciMLBenchmarks.jl repository, found at: https://github.com/SciML/SciMLBenchmarks.jl. For more information on high-performance scientific machine learning, check out the SciML Open Source Software Organization https://sciml.ai.
To locally run this benchmark, do the following commands:
using SciMLBenchmarks
SciMLBenchmarks.weave_file("benchmarks/StiffODE","Bruss.jmd")Computer Information:
Julia Version 1.11.9
Commit 53a02c0720c (2026-02-06 00:27 UTC)
Build Info:
Official https://julialang.org/ release
Platform Info:
OS: Linux (x86_64-linux-gnu)
CPU: 128 × AMD EPYC 7502 32-Core Processor
WORD_SIZE: 64
LLVM: libLLVM-16.0.6 (ORCJIT, znver2)
Threads: 128 default, 0 interactive, 64 GC (on 128 virtual cores)
Environment:
JULIA_NUM_THREADS = auto
Package Information:
Status `/julia/github-runners/amdci1-1/_work/SciMLBenchmarks.jl/SciMLBenchmarks.jl/benchmarks/StiffODE/Project.toml`
[2169fc97] AlgebraicMultigrid v2.0.2
[6e4b80f9] BenchmarkTools v1.8.0
[f3b72e0c] DiffEqDevTools v3.6.3
⌅ [5b8099bc] DomainSets v0.7.18
⌅ [5a33fad7] GeometricIntegratorsDiffEq v1.3.3
[40713840] IncompleteLU v0.2.1
[7f56f5a3] LSODA v1.2.0
⌃ [7ed4a6bd] LinearSolve v5.17.1
[94925ecb] MethodOfLines v1.4.0
[961ee093] ModelingToolkit v11.42.1
⌅ [09606e27] ODEInterfaceDiffEq v4.1.0
[1dea7af3] OrdinaryDiffEq v7.8.1
[6ad6398a] OrdinaryDiffEqBDF v2.4.7
[bbf590c4] OrdinaryDiffEqCore v4.17.0
[e0540318] OrdinaryDiffEqExponentialRK v2.3.1
[becaefa8] OrdinaryDiffEqExtrapolation v2.6.1
[5960d6e9] OrdinaryDiffEqFIRK v2.8.4
[5dd0a6cf] OrdinaryDiffEqPDIRK v2.5.2
[43230ef6] OrdinaryDiffEqRosenbrock v2.7.1
[2d112036] OrdinaryDiffEqSDIRK v2.9.2
[358294b1] OrdinaryDiffEqStabilizedRK v2.6.0
[65888b18] ParameterizedFunctions v5.27.0
[91a5bcdd] Plots v1.41.7
[f517fe37] Polyester v0.7.19
[d236fae5] PreallocationTools v1.7.1
[132c30aa] ProfileSVG v0.2.2
[f2c3362d] RecursiveFactorization v0.2.30
⌃ [31c91b34] SciMLBenchmarks v0.1.3
[a6db7da4] SciMLLogging v2.1.0
[90137ffa] StaticArrays v1.9.20
[c3572dad] Sundials v6.7.1
[0c5d862f] Symbolics v7.39.2
⌅ [a759f4b9] TimerOutputs v0.5.29
[37e2e46d] LinearAlgebra v1.11.0
[2f01184e] SparseArrays v1.11.0
Info Packages marked with ⌃ and ⌅ have new versions available. Those with ⌃ may be upgradable, but those with ⌅ are restricted by compatibility constraints from upgrading. To see why use `status --outdated`And the full manifest:
Status `/julia/github-runners/amdci1-1/_work/SciMLBenchmarks.jl/SciMLBenchmarks.jl/benchmarks/StiffODE/Manifest.toml`
[47edcb42] ADTypes v1.24.0
[14f7f29c] AMD v0.5.4
[a4c015fc] ANSIColoredPrinters v0.0.1
[621f4979] AbstractFFTs v1.5.0
[6e696c72] AbstractPlutoDingetjes v1.4.1
[1520ce14] AbstractTrees v0.4.5
[7d9f7c33] Accessors v0.1.45
[79e6a3ab] Adapt v4.7.0
[2169fc97] AlgebraicMultigrid v2.0.2
[66dad0bd] AliasTables v1.1.3
[ec485272] ArnoldiMethod v0.4.0
[4fba245c] ArrayInterface v7.30.1
[4c555306] ArrayLayouts v1.12.2
[13072b0f] AxisAlgorithms v1.1.0
[aae01518] BandedMatrices v1.12.0
[6e4b80f9] BenchmarkTools v1.8.0
[0e736298] Bessels v0.2.8
[e2ed5e7c] Bijections v0.2.2
[b2a6c25c] BinaryHeaps v1.1.0
[caf10ac8] BipartiteGraphs v0.1.14
[62783981] BitTwiddlingConvenienceFunctions v0.1.6
[8e7c35d0] BlockArrays v1.10.0
[70df07ce] BracketingNonlinearSolve v1.12.7
[fa961155] CEnum v0.5.0
[2a0fbf3d] CPUSummary v0.2.7
[d360d2e6] ChainRulesCore v1.26.1
[fb6a15b2] CloseOpenIntervals v0.1.13
[944b1d66] CodecZlib v0.7.9
[35d6a980] ColorSchemes v3.31.0
⌅ [3da002f7] ColorTypes v0.11.5
⌃ [c3611d14] ColorVectorSpace v0.10.0
⌅ [5ae59095] Colors v0.12.11
⌅ [861a8166] Combinatorics v1.0.2
[38540f10] CommonSolve v0.2.14
[bbf7d656] CommonSubexpressions v0.3.1
[f70d9fcc] CommonWorldInvalidations v1.2.2
⌅ [a09551c4] CompactBasisFunctions v0.2.15
[34da2185] Compat v4.18.1
[b152e2b5] CompositeTypes v0.1.4
[a33af91c] CompositionsBase v0.1.2
[2569d6c7] ConcreteStructs v0.2.8
[8f4d0f93] Conda v1.10.3
[187b0558] ConstructionBase v1.6.0
[7ae1f121] ContinuumArrays v0.20.10
[d38c429a] Contour v0.6.3
[adafc99b] CpuId v0.3.1
[a8cc5b0e] Crayons v4.2.0
[717857b8] DSP v0.8.6
[9a962f9c] DataAPI v1.16.0
[864edb3b] DataStructures v0.19.6
[e2d170a0] DataValueInterfaces v1.0.0
[8bb1440f] DelimitedFiles v1.9.1
[2b5f629d] DiffEqBase v7.21.0
[459566f4] DiffEqCallbacks v4.19.3
[f3b72e0c] DiffEqDevTools v3.6.3
[77a26b50] DiffEqNoiseProcess v5.36.3
[163ba53b] DiffResults v1.1.0
[b552c78f] DiffRules v1.16.0
[a0c0ee7d] DifferentiationInterface v0.7.21
[b4f34e82] Distances v0.10.12
[31c24e10] Distributions v0.25.131
[ffbed154] DocStringExtensions v0.9.5
[e30172f5] Documenter v1.19.0
⌅ [5b8099bc] DomainSets v0.7.18
[7c1d4256] DynamicPolynomials v0.6.8
[4e289a0a] EnumX v1.0.7
[f151be2c] EnzymeCore v0.8.21
[d4d017d3] ExponentialUtilities v1.35.3
[e2ba6199] ExprTools v0.1.11
[55351af7] ExproniconLite v0.10.14
[c87230d0] FFMPEG v0.4.5
[7a1cc6ca] FFTW v1.10.0
[7034ab61] FastBroadcast v1.4.0
[9aa1b823] FastClosures v0.3.2
[442a2c76] FastGaussQuadrature v1.3.0
[a4df4552] FastPower v1.5.0
[057dd010] FastTransforms v0.17.2
[5789e2e9] FileIO v1.20.0
[1a297f60] FillArrays v1.17.0
[64ca27bc] FindFirstFunctions v3.2.1
[6a86dc24] FiniteDiff v2.33.0
⌅ [53c48c17] FixedPointNumbers v0.8.6
⌃ [08572546] FlameGraphs v1.1.0
[1fa38f19] Format v1.3.7
⌃ [f6369f11] ForwardDiff v1.4.5
[a85aefff] FunctionMaps v0.1.2
[069b7b12] FunctionWrappers v1.1.3
[77dc65aa] FunctionWrappersWrappers v1.13.0
[46192b85] GPUArraysCore v0.2.0
[28b8d3ca] GR v0.73.27
[a0844989] Gamma v1.2.0
[a8297547] GenericFFT v0.1.7
[14197337] GenericLinearAlgebra v0.4.1
[c145ed77] GenericSchur v0.5.8
[9a0b12b7] GeometricBase v0.14.11
[c85262ba] GeometricEquations v0.21.3
⌅ [dcce2d33] GeometricIntegrators v0.16.10
⌅ [71212ab4] GeometricIntegratorsBase v0.4.2
⌅ [5a33fad7] GeometricIntegratorsDiffEq v1.3.3
[7843afe4] GeometricSolutions v0.6.5
[d7ba0133] Git v1.5.0
[86223c79] Graphs v1.15.0
⌅ [eafb193a] Highlights v0.5.3
[3e5b6fbb] HostCPUFeatures v0.1.18
[34004b35] HypergeometricFunctions v0.3.30
[7073ff75] IJulia v1.34.4
[b5f81e59] IOCapture v1.0.0
[615f187c] IfElse v0.1.1
[3263718b] ImplicitDiscreteSolve v2.3.0
[40713840] IncompleteLU v0.2.1
[9b13fd28] IndirectArrays v1.0.0
[4858937d] InfiniteArrays v0.15.16
[e1ba4f0e] Infinities v0.1.13
[d25df0c9] Inflate v0.1.5
[18e54dd8] IntegerMathUtils v0.1.4
[a98d9a8b] Interpolations v0.16.3
[8197267c] IntervalSets v0.7.14
[3587e190] InverseFunctions v0.1.17
[92d709cd] IrrationalConstants v0.2.6
[c8e1da08] IterTools v1.10.0
[82899510] IteratorInterfaceExtensions v1.0.0
[1019f520] JLFzf v0.1.11
[692b3bcd] JLLWrappers v1.8.0
⌅ [682c06a0] JSON v0.21.4
[ae98c720] Jieko v0.2.1
[ccbc3e58] JumpProcesses v9.32.3
[ba0b0d4f] Krylov v0.10.9
[2faa5264] LHLFactorization v2.2.2
[7f56f5a3] LSODA v1.2.0
[b964fa9f] LaTeXStrings v1.4.1
[23fbe1c1] Latexify v0.16.12
[10f19ff3] LayoutPointers v0.1.17
[0e77f7df] LazilyInitializedFields v1.3.0
[5078a376] LazyArrays v2.13.0
⌅ [1d6d02ad] LeftChildRightSiblingTrees v0.2.1
[87fe0de2] LineSearch v0.1.17
⌃ [7ed4a6bd] LinearSolve v5.17.1
[2ab3a3ac] LogExpFunctions v1.0.1
[e6f89c97] LoggingExtras v1.2.0
[bdcacae8] LoopVectorization v0.12.174
[1914dd2f] MacroTools v0.5.16
[d125e4d3] ManualMemory v0.1.8
[d0879d2d] MarkdownAST v0.1.3
[a3b82374] MatrixFactorizations v3.1.3
[bb5d69b7] MaybeInplace v0.1.8
[442fdcdd] Measures v0.3.3
[94925ecb] MethodOfLines v1.4.0
[e1d29d7a] Missings v1.2.0
[961ee093] ModelingToolkit v11.42.1
⌃ [7771a370] ModelingToolkitBase v1.69.1
[6bb917b9] ModelingToolkitTearing v1.20.6
⌅ [2e0e35c7] Moshi v0.3.9
[46d2c3a1] MuladdMacro v0.2.7
[102ac46a] MultivariatePolynomials v0.5.19
[ffc61752] Mustache v1.0.21
[d8a4904e] MutableArithmetics v1.8.0
[77ba4419] NaNMath v1.1.4
[8913a72c] NonlinearSolve v4.30.0
⌃ [be0214bd] NonlinearSolveBase v2.48.0
[5959db7a] NonlinearSolveFirstOrder v2.6.1
[9a2c21bd] NonlinearSolveQuasiNewton v1.15.3
[26075421] NonlinearSolveSpectralMethods v1.8.3
[54ca160b] ODEInterface v0.5.2
⌅ [09606e27] ODEInterfaceDiffEq v4.1.0
[6fe1bfb0] OffsetArrays v1.17.0
⌅ [bac558e1] OrderedCollections v1.8.2
[1dea7af3] OrdinaryDiffEq v7.8.1
[6ad6398a] OrdinaryDiffEqBDF v2.4.7
[bbf590c4] OrdinaryDiffEqCore v4.17.0
[50262376] OrdinaryDiffEqDefault v2.6.0
[4302a76b] OrdinaryDiffEqDifferentiation v3.11.5
[e0540318] OrdinaryDiffEqExponentialRK v2.3.1
[becaefa8] OrdinaryDiffEqExtrapolation v2.6.1
[5960d6e9] OrdinaryDiffEqFIRK v2.8.4
[127b3ac7] OrdinaryDiffEqNonlinearSolve v2.9.6
[5dd0a6cf] OrdinaryDiffEqPDIRK v2.5.2
[43230ef6] OrdinaryDiffEqRosenbrock v2.7.1
[b4bd8bb3] OrdinaryDiffEqRosenbrockTableaus v2.4.2
[2d112036] OrdinaryDiffEqSDIRK v2.9.2
[358294b1] OrdinaryDiffEqStabilizedRK v2.6.0
[b1df2697] OrdinaryDiffEqTsit5 v2.1.4
[79d7bb75] OrdinaryDiffEqVerner v2.4.1
[a7812802] PDEBase v0.1.35
[90014a1f] PDMats v0.11.41
[65888b18] ParameterizedFunctions v5.27.0
⌅ [d96e819e] Parameters v0.12.3
⌅ [69de0a69] Parsers v2.8.8
[ccf2f8ad] PlotThemes v3.3.0
[995b91a9] PlotUtils v1.4.4
[91a5bcdd] Plots v1.41.7
[e409e4f3] PoissonRandom v0.4.13
[f517fe37] Polyester v0.7.19
[1d0040c9] PolyesterWeave v0.2.2
[f27b6e38] Polynomials v4.1.3
[d236fae5] PreallocationTools v1.7.1
⌅ [aea7be01] PrecompileTools v1.2.1
[21216c6a] Preferences v1.5.2
[08abe8d2] PrettyTables v3.4.8
[27ebfcd6] Primes v0.5.7
[132c30aa] ProfileSVG v0.2.2
[92933f4c] ProgressMeter v1.11.0
[43287f4e] PtrArrays v1.4.0
[78ab2635] PureGebal v1.1.0
[0c0d3e7f] PureKLU v1.4.2
[1fd47b50] QuadGK v2.11.3
⌅ [a08977f5] QuadratureRules v0.1.10
⌃ [c4ea9172] QuasiArrays v0.13.8
[c84ed2f1] Ratios v0.4.5
[988b38a3] ReadOnlyArrays v0.2.0
[795d4caa] ReadOnlyDicts v1.0.1
[3cdcf5f2] RecipesBase v1.3.4
[01d81517] RecipesPipeline v0.6.12
[807425ed] RecurrenceRelationships v0.2.0
[731186ca] RecursiveArrayTools v4.5.1
[f2c3362d] RecursiveFactorization v0.2.30
[189a3867] Reexport v1.2.2
[2792f1a3] RegistryInstances v0.1.0
[05181044] RelocatableFolders v1.0.1
[ae029012] Requires v1.3.1
[ae5879a3] ResettableStacks v1.4.0
[9fe22ead] RespecializeParams v1.3.0
[79098fc4] Rmath v0.9.0
[47965b36] RootedTrees v2.27.0
[f2b01f46] Roots v3.0.8
⌅ [fb486d5c] RungeKutta v0.5.23
[7e49a35a] RuntimeGeneratedFunctions v0.5.26
[9dfe8606] SCCNonlinearSolve v1.15.3
[94e857df] SIMDTypes v0.1.0
[476501e8] SLEEFPirates v0.6.46
[1bc83da4] SafeTestsets v0.1.0
[0bca4576] SciMLBase v3.53.2
⌃ [31c91b34] SciMLBenchmarks v0.1.3
[19f34311] SciMLJacobianOperators v0.1.19
[a6db7da4] SciMLLogging v2.1.0
[c0aeaf25] SciMLOperators v1.30.0
[431bcebd] SciMLPublic v1.3.0
[53ae85a6] SciMLStructures v1.10.5
[6c6a2e73] Scratch v1.3.0
[efcf1570] Setfield v1.1.2
[992d4aef] Showoff v1.1.1
[727e6d20] SimpleNonlinearSolve v2.14.3
⌅ [36b790f5] SimpleSolvers v0.9.2
[699a6c99] SimpleTraits v0.9.6
[a2af1166] SortingAlgorithms v1.2.3
[bd59d7e1] SparseBandedMatrices v1.4.0
[a57abbd0] SparseColumnPivotedQR v2.1.8
[0a514795] SparseMatrixColorings v0.4.28
[276daf66] SpecialFunctions v2.9.0
[860ef19b] StableRNGs v1.0.4
[0c0c59c1] StarAlgebras v0.3.0
[64909d44] StateSelection v1.11.1
[aedffcd0] Static v1.4.6
[0d7ed370] StaticArrayInterface v1.10.0
[90137ffa] StaticArrays v1.9.20
[1e83bf80] StaticArraysCore v1.4.4
[10745b16] Statistics v1.11.5
[82ae8749] StatsAPI v1.8.0
[2913bbd2] StatsBase v0.34.13
[4c63d2b9] StatsFuns v2.2.1
[7792a7ef] StrideArraysCore v0.5.9
[69024149] StringEncodings v0.3.7
⌅ [892a3eda] StringManipulation v0.5.0
[09ab397b] StructArrays v0.7.3
[c3572dad] Sundials v6.7.1
[2efcf032] SymbolicIndexingInterface v0.3.55
[19f23fe9] SymbolicLimits v1.2.1
[d1185830] SymbolicUtils v4.46.4
[0c5d862f] Symbolics v7.39.2
[3783bdb8] TableTraits v1.0.1
[bd369af6] Tables v1.14.0
[ed4db957] TaskLocalValues v0.1.3
[62fd8b95] TensorCore v0.1.1
[8ea1fca8] TermInterface v2.0.0
[8290d209] ThreadingUtilities v0.5.6
⌅ [a759f4b9] TimerOutputs v0.5.29
[c751599d] ToeplitzMatrices v0.8.5
[3bb67fe8] TranscodingStreams v0.11.3
[d5829a12] TriangularSolve v0.2.6
[781d530d] TruncatedStacktraces v1.4.0
[3a884ed6] UnPack v1.0.2
[1cfade01] UnicodeFun v0.4.1
[41fe7b60] Unzip v0.2.0
[3d5dd08c] VectorizationBase v0.21.74
[33b4df10] VectorizedRNG v0.2.26
[81def892] VersionParsing v1.3.0
[d30d5f5c] WeakCacheSets v0.1.0
[44d3d7a6] Weave v0.10.12
[efce3f68] WoodburyMatrices v1.1.0
[ddb6d928] YAML v0.4.16
[c2297ded] ZMQ v1.5.1
[6e34b625] Bzip2_jll v1.0.9+0
[83423d85] Cairo_jll v1.18.7+0
[ee1fde0b] Dbus_jll v1.16.2+0
[2702e6a9] EpollShim_jll v0.0.20230411+1
[2e619515] Expat_jll v2.8.4+0
⌅ [b22a6f82] FFMPEG_jll v8.1.2+0
[f5851436] FFTW_jll v3.3.12+0
[34b6f7d7] FastTransforms_jll v0.6.4+0
[a3f928ae] Fontconfig_jll v2.17.1+0
[d7e528f0] FreeType2_jll v2.14.3+1
[559328eb] FriBidi_jll v1.0.17+0
[0656b61e] GLFW_jll v3.5.1+0
[d2c73de3] GR_jll v0.73.27+0
⌅ [b0724c58] GettextRuntime_jll v0.22.4+0
[61579ee1] Ghostscript_jll v9.55.1+0
[020c3dae] Git_LFS_jll v3.7.1+0
[f8c6e375] Git_jll v2.55.0+0
[7746bdde] Glib_jll v2.88.3+0
[3b182d85] Graphite2_jll v1.3.16+0
[2e76f6c2] HarfBuzz_jll v100.14004.0+0
[1d5cc7b8] IntelOpenMP_jll v2025.2.0+0
[aacddb02] JpegTurbo_jll v3.2.0+1
[c1c5ebd0] LAME_jll v3.100.3+0
[88015f11] LERC_jll v4.2.0+0
[1d63c593] LLVMOpenMP_jll v23.1.1+0
[aae0fff6] LSODA_jll v0.1.2+0
⌅ [e9f186c6] Libffi_jll v3.4.7+0
[7e76a0d4] Libglvnd_jll v1.7.1+1
[94ce4f54] Libiconv_jll v1.18.0+0
[4b2f31a3] Libmount_jll v2.42.0+0
[89763e89] Libtiff_jll v4.7.3+0
[38a345b3] Libuuid_jll v2.42.0+0
[856f044c] MKL_jll v2025.2.0+0
[c771fb93] ODEInterface_jll v0.0.2+0
[e7412a2a] Ogg_jll v1.3.6+0
[656ef2d0] OpenBLAS32_jll v0.3.34+0
[9bd350c2] OpenSSH_jll v10.5.1+0
[458c3c95] OpenSSL_jll v3.5.8+0
[efe28fd5] OpenSpecFun_jll v0.5.6+0
[91d4177d] Opus_jll v1.6.1+0
[36c8627f] Pango_jll v1.58.2+0
[30392449] Pixman_jll v0.46.4+0
[c0090381] Qt6Base_jll v6.10.2+2
[629bc702] Qt6Declarative_jll v6.10.2+2
[ce943373] Qt6ShaderTools_jll v6.10.2+1
[6de9746b] Qt6Svg_jll v6.10.2+0
[e99dba38] Qt6Wayland_jll v6.10.2+1
[f50d1b31] Rmath_jll v0.5.2+0
[ca45d3f4] SuiteSparse32_jll v7.12.1+1
[fb77eaff] Sundials_jll v7.5.0+0
[a44049a8] Vulkan_Loader_jll v1.3.243+0
[a2964d1f] Wayland_jll v1.24.0+0
[ffd25f8a] XZ_jll v5.8.4+0
[f67eecfb] Xorg_libICE_jll v1.1.2+0
[c834827a] Xorg_libSM_jll v1.2.6+0
[4f6342f7] Xorg_libX11_jll v1.8.13+0
[0c0b7dd1] Xorg_libXau_jll v1.0.13+0
[935fb764] Xorg_libXcursor_jll v1.2.4+0
[a3789734] Xorg_libXdmcp_jll v1.1.6+0
[1082639a] Xorg_libXext_jll v1.3.8+0
[d091e8ba] Xorg_libXfixes_jll v6.0.2+0
[a51aa0fd] Xorg_libXi_jll v1.8.4+0
[d1454406] Xorg_libXinerama_jll v1.1.7+0
[ec84b674] Xorg_libXrandr_jll v1.5.6+0
[ea2f1a96] Xorg_libXrender_jll v0.9.12+0
[a65dc6b1] Xorg_libpciaccess_jll v0.19.0+0
[c7cfdc94] Xorg_libxcb_jll v1.17.1+0
[cc61e674] Xorg_libxkbfile_jll v1.2.0+0
[e920d4aa] Xorg_xcb_util_cursor_jll v0.1.6+0
[12413925] Xorg_xcb_util_image_jll v0.4.1+0
[2def613f] Xorg_xcb_util_jll v0.4.1+0
[975044d2] Xorg_xcb_util_keysyms_jll v0.4.1+0
[0d47668e] Xorg_xcb_util_renderutil_jll v0.3.10+0
[c22f9ab0] Xorg_xcb_util_wm_jll v0.4.2+0
[35661453] Xorg_xkbcomp_jll v1.4.7+0
[33bec58e] Xorg_xkeyboard_config_jll v2.47.0+2
[c5fb5394] Xorg_xtrans_jll v1.6.0+0
[8f1865be] ZeroMQ_jll v4.3.6+0
[3161d3a3] Zstd_jll v1.5.7+1
[35ca27e7] eudev_jll v3.2.14+0
⌅ [214eeab7] fzf_jll v0.61.1+0
[a4ae2306] libaom_jll v3.14.1+0
[0ac62f75] libass_jll v0.17.5+0
[1183f4f0] libdecor_jll v0.2.2+0
[8e53e030] libdrm_jll v2.4.134+0
[2db6ffa8] libevdev_jll v1.13.4+0
[f638f0a6] libfdk_aac_jll v2.0.4+0
[36db933b] libinput_jll v1.28.1+0
[b53b4c65] libpng_jll v1.6.58+0
[a9144af2] libsodium_jll v1.0.21+0
[9a156e7d] libva_jll v2.23.0+0
[f27f6e37] libvorbis_jll v1.3.8+0
[009596ad] mtdev_jll v1.1.7+0
[1317d2d5] oneTBB_jll v2022.3.0+0
⌅ [1270edf5] x264_jll v10164.0.1+0
[dfaa095f] x265_jll v4.1.0+0
[d8fb68d0] xkbcommon_jll v1.13.0+0
[0dad84c5] ArgTools v1.1.2
[56f22d72] Artifacts v1.11.0
[2a0f44e3] Base64 v1.11.0
[ade2ca70] Dates v1.11.0
[8ba89e20] Distributed v1.11.0
[f43a241f] Downloads v1.6.0
[7b1f6079] FileWatching v1.11.0
[9fa8497b] Future v1.11.0
[b77e0a4c] InteractiveUtils v1.11.0
[4af54fe1] LazyArtifacts v1.11.0
[b27032c2] LibCURL v0.6.4
[76f85450] LibGit2 v1.11.0
[8f399da3] Libdl v1.11.0
[37e2e46d] LinearAlgebra v1.11.0
[56ddb016] Logging v1.11.0
[d6f4376e] Markdown v1.11.0
[a63ad114] Mmap v1.11.0
[ca575930] NetworkOptions v1.2.0
[44cfe95a] Pkg v1.11.0
[de0858da] Printf v1.11.0
[9abbd945] Profile v1.11.0
[3fa0cd96] REPL v1.11.0
[9a3f8284] Random v1.11.0
[ea8e919c] SHA v0.7.0
[9e88b42a] Serialization v1.11.0
[1a1011a3] SharedArrays v1.11.0
[6462fe0b] Sockets v1.11.0
[2f01184e] SparseArrays v1.11.0
[f489334b] StyledStrings v1.11.0
[4607b0f0] SuiteSparse
[fa267f1f] TOML v1.0.3
[a4e569a6] Tar v1.10.0
[8dfed614] Test v1.11.0
[cf7118a7] UUIDs v1.11.0
[4ec0a83e] Unicode v1.11.0
[e66e0078] CompilerSupportLibraries_jll v1.1.1+0
[781609d7] GMP_jll v6.3.0+0
[deac9b47] LibCURL_jll v8.6.0+0
[e37daf67] LibGit2_jll v1.7.2+0
[29816b5a] LibSSH2_jll v1.11.0+1
[3a97d323] MPFR_jll v4.2.1+0
[c8ffd9c3] MbedTLS_jll v2.28.6+0
[14a3606d] MozillaCACerts_jll v2023.12.12
[4536629a] OpenBLAS_jll v0.3.27+1
[05823500] OpenLibm_jll v0.8.5+0
[efcefdf7] PCRE2_jll v10.42.0+1
[bea87d4a] SuiteSparse_jll v7.7.0+0
[83775a58] Zlib_jll v1.2.13+1
[8e850b90] libblastrampoline_jll v5.11.0+0
[8e850ede] nghttp2_jll v1.59.0+0
[3f19e933] p7zip_jll v17.4.0+2
Info Packages marked with ⌃ and ⌅ have new versions available. Those with ⌃ may be upgradable, but those with ⌅ are restricted by compatibility constraints from upgrading. To see why use `status --outdated -m`
